BRi-LPS02EX-PN試作機の状況及び、令和8年7月現在の受注状況について

LPSベースの正負電源 BRi-LPS02EX-PN(D)の開発状況について

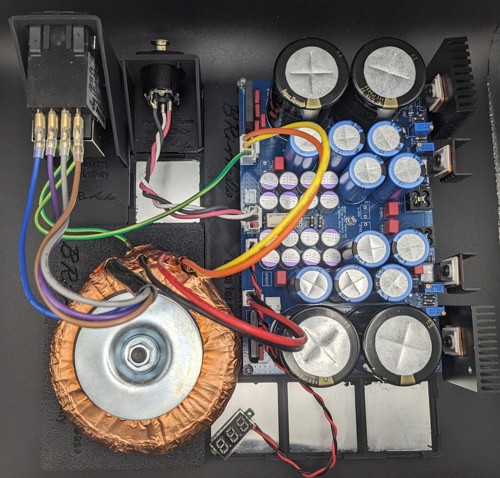

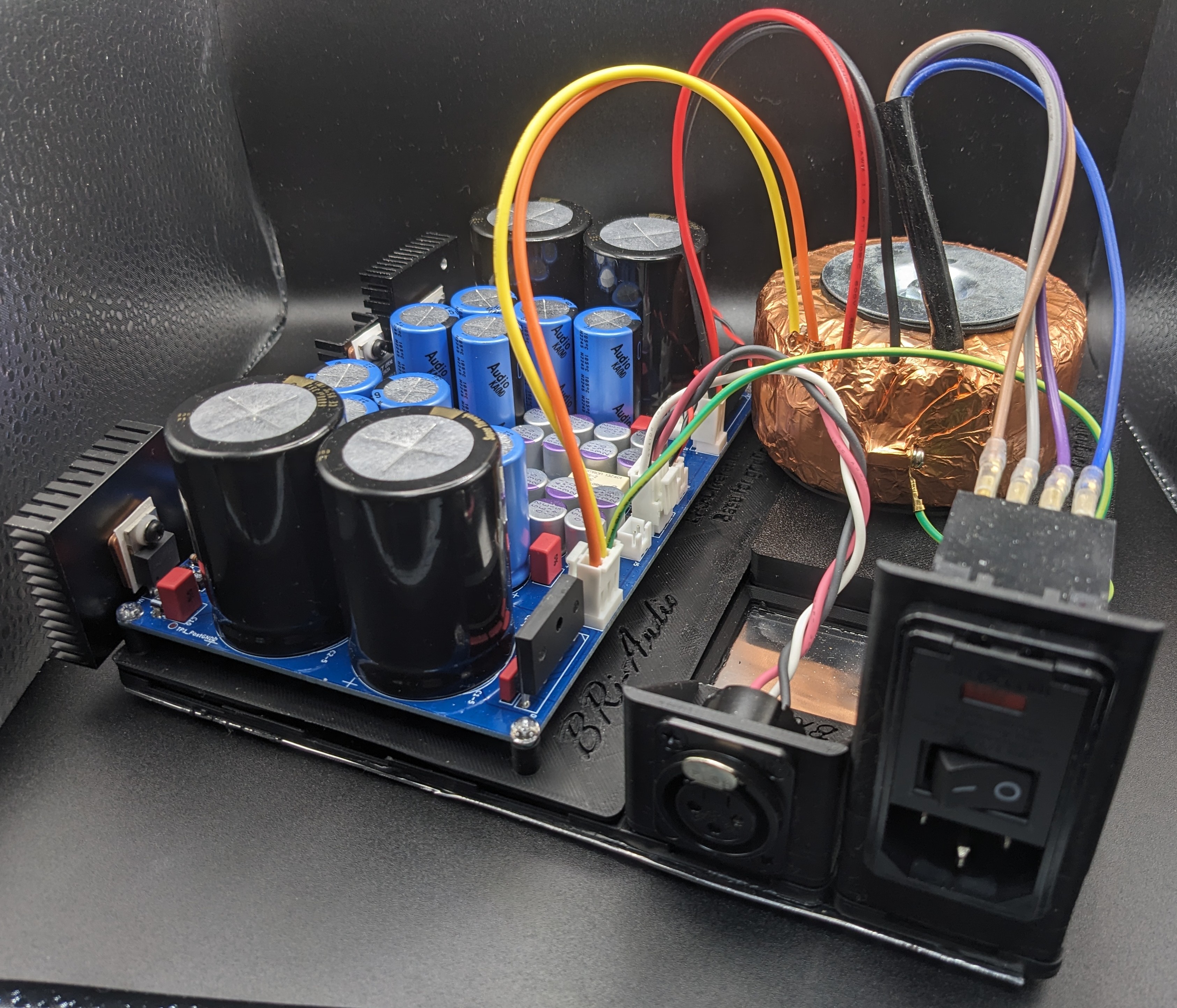

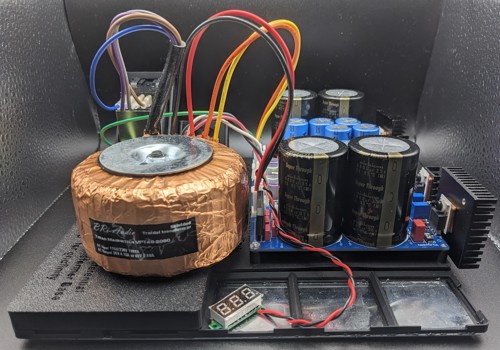

現在開発中のLPSベースの正負電源（±5～20V/1.5A）、BRiｰLPS02EX-PNですが、現在試作基板及び24VトランスやTE Corocom PSインレット、Neutrik XLRコネクタなどを設置した試作機（±18V）が完成している状態です。


通常の正負電源の場合、1つのダイオードブリッジとセンタータップ方式のトランスを使い、全波整流の正側負側をそれぞれ正電圧レギュレーター及び負電圧レギュレータなどで正側負側の電圧を設定して出力という形になり、一般のリニア電源で使用する平滑コンデンサも正負両方に必要となる為、通常のリニア電源の半分程度の平滑容量の製品が多く目立ちます。（リニア電源内蔵オーディオ機器も含む。）

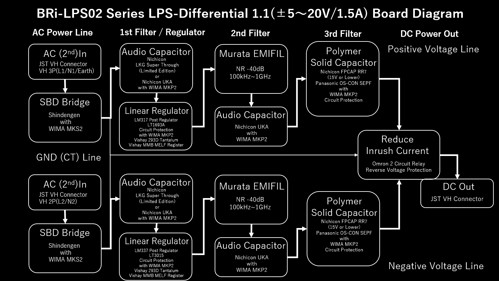

LPS02EX-PN（LPS-Differential Ver.1.1基板）では、コストよりも音質をということで、CT付きの2系統出力トロイダルトランスの1系統目を正側SBDブリッジで全波整流、2系統目を負側SBDブリッジで全波整流後、それぞれの系統でLPS01と同等の平滑容量50,000uF越えの前段及び後段の3段フィルターを採用しています。
正側、負側にLPS01の構成をそれぞれ持つ為、基板サイズも大きく、載せるコンデンサも多くなりました。
レギュレーターには、高速、過度応答性に優れる正負リニアレギュレーターを採用し、正側レギュレーターの電圧上限に対応する為、LM317/337をポストレギュレーターとして配置する構成になっております。
(12Vまでの場合はポストレギュレーターブロックは省略となります）
LPSシリーズでは標準となった、WIMA MKS2およびMKP2、SMDダイオード、京セラ ショットキーダイオード、Vishay MMB MELF金属皮膜抵抗を採用しています。

本機は、スイッチング電源内蔵機器の改造を含むリニア電源化のための物であると同時に今後、デジタル/アナログ電源を使用する機器の開発において基本となるアナログ側電源となります。

まずは、S.M.S.L SP400のスイッチングモジュール電源を取り外し、内部に直接±18Ｖを供給する形での運用を考えておりますが、現在の受注状況もあり、SP400の電源回路の解析が進んでいない状態です。

今後、解析を進め、XLRケーブルにて電源供給を行えるよう、SP400の改造を行い評価を進めます。

令和8年7月現在の受注状況について

令和8年7月現在、4台のLPSシリーズ電源の受注（アップグレードも含む）となっており、随時製作、発送しております。

  1. BRi-LPS01EXLE NU-DDC Editon Ver.1.2
    パネル取付DCジャック追加＋Y分岐DCケーブル1m
    ー＞最終組立及び負荷テストを完了、現在発送準備中
  2. BRi-LPS02EXLE NU-DDC Edition Ver.1.1
    (LPS01EXLE NU-DDC Editionからのアップグレード）
    追加DCジャック＋パネル取付DCジャック
    ー＞ケース後加工作業及び、LKG Super Throughを含むLPS Ver2基板からの取り外し及びLPS Ver.3.11基板への移植作業中
  3. BRi-LPS02EXLE NU-DDC Edition Ver.1.1 10A特別仕様
    (LPS01EXLE NU-DDC Editionからのアップグレード
    追加DCジャック＋パネル取付DCジャック X 2（特別仕様）
    ー＞ケース後加工作業中
  4. BRi-LPS02EXLE 12V 10A特別仕様
    (LKG Super Through お客様持込）
    XLRコネクタ追加
    ー＞ケース後加工作業及び、LPS Ver.3.11基板作成中

LPS02シリーズ3台については、LPS01やLPS02を愛用してくださっている方々からの新規発注またはLPS01からのアップグレードの要望となっております。

現在、上記のような受注状況の為、通常の納期より２～3週間追加で頂いております。
何卒ご了承いただければ幸いです。

また、現在通常版のみとなってしまっているLPSシリーズですが、頒布希望者様がLKG Super Throughをお持ちの場合、そちらを発払いにて送って頂くことでLimited Editionを作成致します。

また、LKGでも中間グレード（Type-Ⅱ）となるGold Tuneであればまだ入手が可能な場合もございます。
そちらでもいいから限定版が欲しいという場合はお問合せくださいませ。

LPSシリーズ愛用者様のご要望によりLPS03シリーズの設計を行っております。
最大15A対応の1系統電源となり、複数のDCジャックを備えたLPS Ver.4基板を設計中です。
こちらは、12V/15Aと5V/5AをLPSシリーズ1台でお願いしたいというご要望を受けて設計中です。
LPS Ver4（仮）基板とLPS Ver.3.11T基板、2つのトランスを搭載したBRi-LPS03EX-Tとなるかと思います。
